產品編號：GEC…XTL-2RS 320～630
滑動磨擦副： 鋼/PTFE編織物
產品特點：外圈沿軸向剖分成兩半，用鎖圈固定，外圈材料為軸承鋼，淬火，球面粘貼PTFE編織物；內圈材料為軸承鋼，淬火，球面鍍硬鉻，后置代號有-2RS為外圈兩端帶有密封圈。
使用溫度范圍：－30℃～＋130℃
????

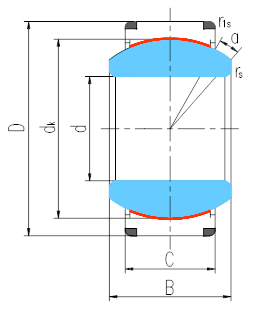

軸 承 型 號 Bearing number | 外 形 尺 寸 Dimensions mm | 額定載荷 Load ratings kN | 重 量 Weight ≈kg | ||||||||
d | D | B | C | dk | rs min | r1s min | α? ≈ | 動載荷 Dynamic | 靜載荷 Static | ||
GEC320XTL-2RS | 320 | 440 | 160 | 135 | 380 | 1.1 | 3 | 4 | 12310 | 20520 | 78 |
GEC340XTL-2RS | 340 | 460 | 160 | 135 | 400 | 1.1 | 3 | 3 | 12960 | 21600 | 83 |
GEC360XTL-2RS | 360 | 480 | 160 | 135 | 420 | 1.1 | 3 | 3 | 13600 | 22680 | 87 |
GEC380XTL-2RS | 380 | 520 | 190 | 160 | 450 | 1.5 | 4 | 4 | 17280 | 28800 | 129 |
GEC400XTL-2RS | 400 | 540 | 190 | 160 | 470 | 1.5 | 4 | 3 | 18040 | 30080 | 135 |
GEC420XTL-2RS | 420 | 560 | 190 | 160 | 490 | 1.5 | 4 | 3 | 18810 | 31360 | 141 |
GEC440XTL-2RS | 440 | 600 | 218 | 185 | 520 | 1.5 | 4 | 3 | 23080 | 38480 | 196 |
GEC460XTL-2RS | 460 | 620 | 218 | 185 | 540 | 1.5 | 4 | 3 | 23970 | 39960 | 204 |
GEC480XTL-2RS | 480 | 650 | 230 | 195 | 565 | 2 | 5 | 3 | 26440 | 44070 | 239 |
GEC500XTL-2RS | 500 | 670 | 230 | 195 | 585 | 2 | 5 | 3 | 27370 | 45630 | 248 |
GEC530XTL-2RS | 530 | 710 | 243 | 205 | 620 | 2 | 5 | 3 | 30500 | 50840 | 294 |
GEC560XTL-2RS | 560 | 750 | 258 | 215 | 655 | 2 | 5 | 4 | 33790 | 56330 | 345 |
GEC600XTL-2RS | 600 | 800 | 272 | 230 | 700 | 2 | 5 | 3 | 38640 | 64400 | 413 |
GEC630XTL-2RS | 630 | 850 | 300 | 260 | 740 | 3 | 6 | 3 | 46170 | 76960 | 538 |
